常用PCB 过孔技术介绍-创美佳

2021-7-2
作者:创美佳SMT贴片、组装加工厂家



       在普通PCB 设计中,过孔的寄生电容和寄生电感对PCB 设计的影响较小,对1-4层PCB 设计,一般选用0.36mm/0.61mm/1.02mm(钻孔/ 焊盘/POWER 隔离区)的过孔较好,一些特殊要求的信号线(如电源线、地线、时钟线等)可选用0.41mm/0.81mm/1.32mm 的过孔,也可根据实际选用其余尺寸的过孔。

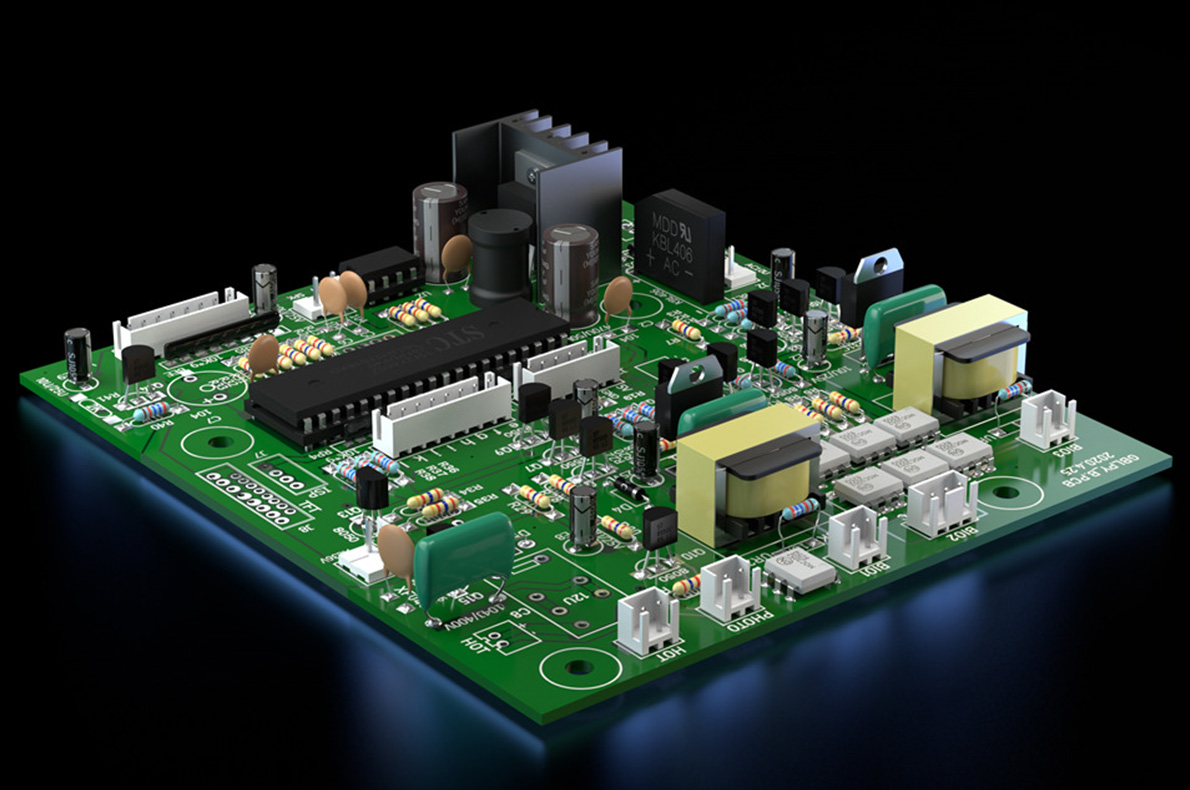

                                     PCB设计

       高速PCB 中的过孔设计

       通过上面对过孔寄生特性的分析,我们可以看到,在高速PCB 设计中,看似简单的过孔往往也会给电路的设计带来很大的负面效应。为了减小过孔的寄生效应带来的不利影响,在设计中可以尽量做到:

       (1)选择合理的过孔尺寸。对于多层一般密度的PCB 设计来说,选用0.25mm/0.51mm/0.91mm(钻孔/ 焊盘/ POWER 隔离区)的过孔较好;对于一些高密度的PCB 也可以使用0.20mm/0.46mm/0.86mm 的过孔,也可以尝试非穿导孔;对于电源或地线的过孔则可以考虑使用较大尺寸,以减小阻抗; (2)POWER 隔离区越大越好,考虑PCB 上的过孔密度,一般为D1=D2+0.41; (3)PCB 上的信号走线尽量不换层,也就是说尽量减少过孔; (4)使用较薄的PCB 有利于减小过孔的两种寄生参数; (5)电源和地的管脚要就近过孔,过孔和管脚之间的引线越短越好,因为它们会导致电感的增加。同时电源和地的引线要尽可能粗,以减少阻抗; (6)在信号换层的过孔附近放置一些接地过孔,以便为信号提供短距离回路。

       当然,在设计时还需具体问题具体分析。从成本和信号质量两方面综合考虑,在高速PCB 设计时,设计者总是希望过孔越小越好,这样板上可以留有更多的布线空间,此外,过孔越小,其自身的寄生电容也越小,更适合用于高速电路。在高密度PCB设计中,采用非穿导孔以及过孔尺寸的减小同时带来了成本的增加,而且过孔的尺寸不可能无限制地减小,它受到PCB 厂家钻孔和电镀等工艺技术的限制,在高速PCB 的过孔设计中应给以均衡考虑。








标签:PCB设计,高速PCB设计
